本协议是 瞳赋® Tofu Intelligence® 独家财产，受版权法和条约的保护，未经授权不得转载或复制他用。
协议提供对接测试客户端与源码，方便客户快速应用。

0.测试程序与源码下载

∇ 点击下载

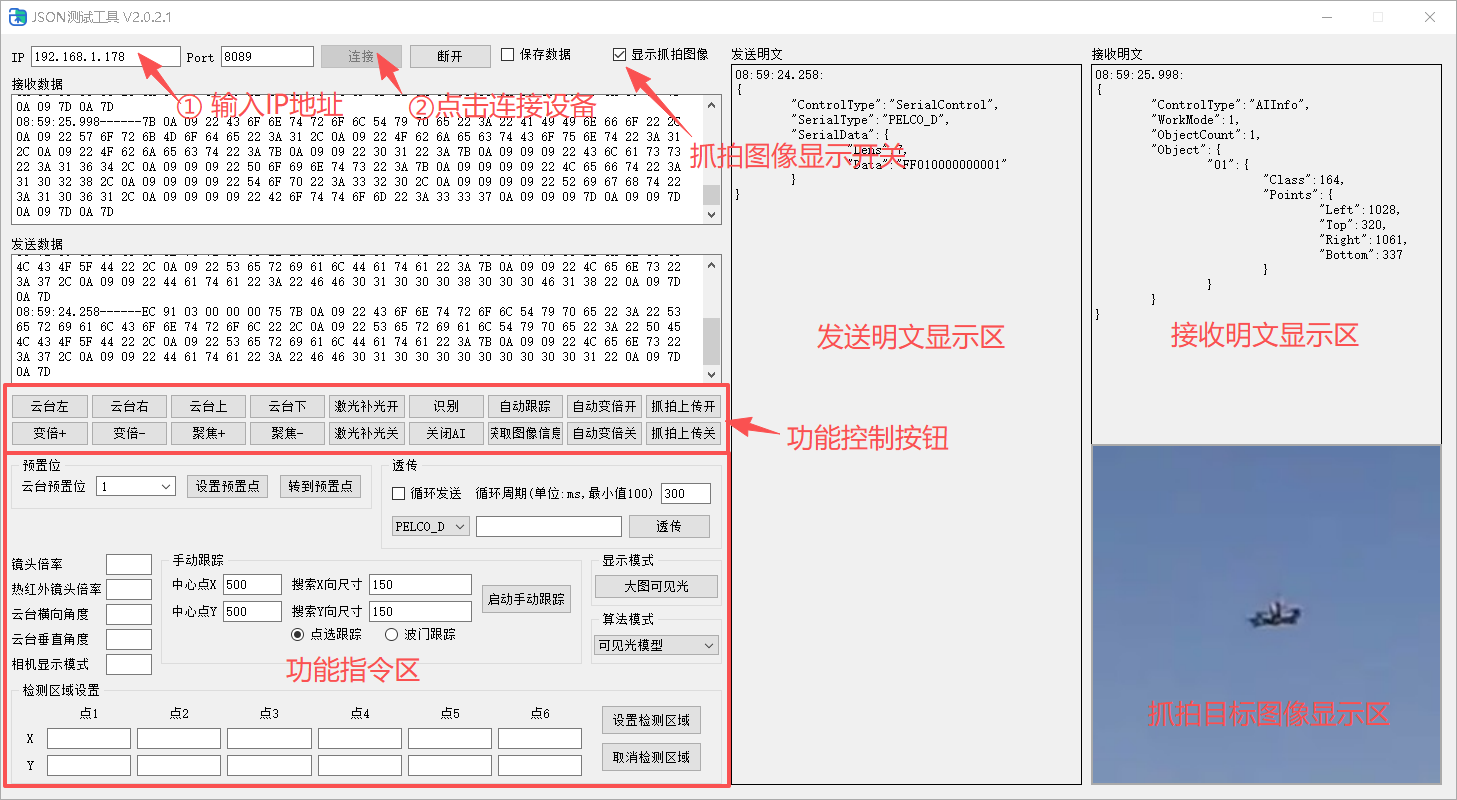

TJSON测试软件说明：

部分功能说明：

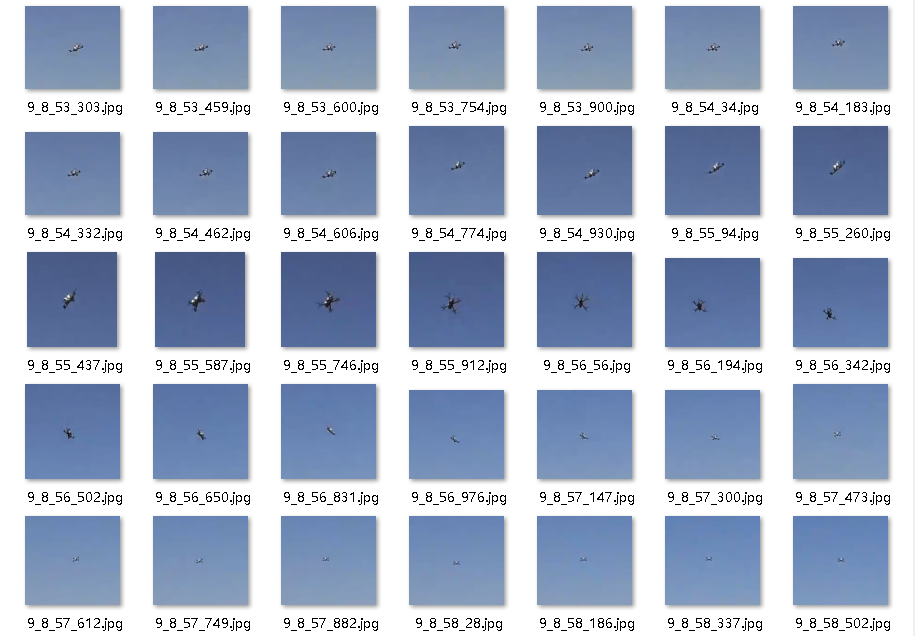

🟢图像抓拍： 点选“显示抓拍图像”，并启动“抓拍上传开”后抓拍图像存储到软件所在目录中，如下图所示。

🟢保存数据： 开始接收/发送数据后点选“保存数据”，数据将保存到软件所在目标 log文件夹下，可查看数据发送/接收的16进制原始数据。

🟢数据透传： 透传数据包括PELCO_D，VISCA，VISCA_IR三种模式，分别对应云台、可见光相机、热红外相机通道，详细说明请查看本页4.2.2章节。
支持数据循环发送。

1. 必读

本协议规定了AI端与操控端、AI端与吊舱之间的通信方式和协议。

⚠️注意，本协议中所指的吊舱专指Tofu型号吊舱，其他吊舱与云台不适用PV协议通信方式。

本协议适用于任何操作系统，可用于客户端软件的二次开发。

（非吊舱用户请忽略此部分🔻）
AI端在运行过程中直接控制云台和镜头。AI端作为服务器端（Server端），吊舱与镜头控制端作为客户端（Client端），AI端口号为8090。采用PelcoD协议与VISCA协议，以下简称PV协议。控制与查询周期默认为200ms一次。若您使用云台相机，此部分可忽略，只需要使用JSON协议即可，网络通信全部基于TCP/IP方式。
（非吊舱用户请忽略此部分🔺）

操控端中支持AI端的算法模式切换与参数配置；识别、跟踪过程中信息接收；云台与镜头的手动控制，AI端作为服务器端（Server端），操控端作为客户端（Client端），AI端口号为8089。采用JSON协议。所有JSON数据上下帧间隔不得小于100毫秒。

AI端采用 RTSP 协议传输视频，视频默认采用H.264编码（可通过T-JSON协议控制修改为H.265），端口号为554。当AI相机节点开机时即启动RTSP Server等待视频点播。操控终端需要查看视频时，通过 RTSP URL 的形式点播视频。T-JSON协议不包含视频流部分，视频流解析请自行使用RTSP视频解析方式，暂不提供此部分相关代码与技术支持。

网络链路中，所有连接到AI端的设备都必须遵循心跳帧规则。

2. PV通信协议

（非吊舱用户请忽略此节）

AI端与吊舱采用PV协议通信，其中云台运动与查询相关指令采用PelcoD协议，镜头变倍、聚焦、查询相关指令采用VISCA协议。

通信不包含其他指令之外的数据，直接通过网络端口发送接收即可。此处列举几个常用协议指令，完整协议请参考 PelcoD云台控制与VISCA镜头控制协议文档。若您使用云台相机，此部分可忽略，只需要使用JSON协议即可。

3. T-JSON通信协议

T-JSON通信协议适用于客户端与AI端之间的通信，用于控制和配置AI端，获取AI端的状态消息，以及手动控制云台和镜头，获取目标截图。
T-JSON协议分为JSON指令协议与图像抓拍协议，均通过同一个8089端口进行通信。

以下数据帧说明中，Tofu产品代表服务器端，客户端软件/平台软件代表客户端。

AI Camera

Server

↔️

Client

Computer

🟢 JSON指令协议格式:

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	见帧类型表	帧内容长度N	JSON

帧类型表：

帧类型	类型名	格式	章节
0xEB 0x92 0x04（S→C）	图像抓拍	JPEG Socket	3.1
0xEB 0x90 0x0D（S→C）	48M-Tofu7图像	JPEG Socket	3.2
0x01（S→C）	状态帧	JSON	4.1
0x03（C→S）	控制指令	JSON	4.2
0x05（C→S→C）	查询图像信息	JSON	4.3
0x06（C→S）	设置目标检测区域	JSON	4.4
0x20（C→S）	设置设备经纬度	JSON	4.5
0x07（C→S）	设置显示模式	JSON	4.6
0x0A（C→S）	设置数字变倍开关	JSON	4.7
0x0B（C→S）	设置位置复位开关	JSON	4.8
0x08（C→S）	设置算法模型	JSON	4.9
0x09（C→S）	设置目标截图状态	JSON	4.10
0x0C（C→S）	查询48M-Tofu7参数	JSON	4.11
0x0D（C→S）	设置48M-Tofu7参数	JSON	4.12
0x0E（C→S）	查询48M-Tofu7屏蔽区域	JSON	4.13
0x0F（C→S）	设置48M-Tofu7屏蔽区域	JSON	4.14
0x12（双向）	ACK	Socket	5.1
0x11（双向）	心跳	Socket	5.2

S→C: 设备到客户端
C→S: 客户端到设备
C→S→C:客户端向设备查询，设备回复
双向:客户端查询，设备回复

3.1 图像抓拍协议

🟢 图像抓拍协议格式：

开启图像抓拍（目标截图）功能后，识别后的目标区域截图会以Socket方式与JSON同一个端口实时发送。目标图像抓拍为每个目标单独组包，发送周期为300ms (Tofu6/7 抓拍间隔为150ms)。例如，图像中有3个目标，协议将发送三个独立的Socket包。

标识码1	标识码2	帧类型	帧长度	位置信息	帧内容	帧校验	帧尾标识1	帧尾标识2
1Byte	1Byte	1Byte	4Byte	8Byte	N Byte	1Byte	1Byte	1Byte
0xEB	0x92	0x04	JPEG Size	Location	JPEG	Sum	0xFB	0x92

位置信息： 截取图像在原始图像中的坐标位置，其中按顺序包括左X-coordinate（2Byte）、上Y-coordinate（2Byte），截取图像的宽Width（2Byte）、高Height（2Byte）。Coordinate坐标原点在画面的左上角，为(X=1,Y=1）。
帧长度： JPEG图像数据的Byte数量，对应上表的 N。
帧校验： 0xEB+0x92+0x04+帧长度的7Byte 合校验。

3.2 48M-Tofu7 图像协议格式

🟢 48M-Tofu7 图像协议格式：
此协议仅适用于 48M-Tofu7。

48M-Tofu7 需要查阅 4.1.1, 4.11~4.14, 5.1~5.2章节, 已在文件中用 深蓝色 标记标题。

48M-Tofu7 以 JPG图片文件方式传输TCP数据，端口号为独立的 8091，设备端为 TCP Server。

标识码 1	标识码 2	标识码 3	帧头	图片数据	帧校验	帧尾标识1	帧尾标识2	帧尾标识3
1Byte	1Byte	1Byte	22Byte	NByte	1Byte	1Byte	1Byte	1Byte
0xEB	0x90	0x0D	见帧头信息表	JPG数据	帧头前10字节合校验	0xEB	0x90	0x0A

帧头信息表：

全帧图片序号	全帧数据包总大小	全帧数据分包数量	当前数据 Byte数	当前数据包号	当前数据偏移字节数
8Byte	4Byte	2Byte	2Byte	2Byte	4Byte

为保障百兆网络环境中数据无阻塞，仅推送识别当前帧的图像数据。
一帧全图将分成若干个单包不大于1400Byte 的小包进行传输，接收后进行全图重组。
同一张全帧图像的分包数据中帧头信息表的头部14个Byte应保持一致。
当前数据包号从0开始，帧头信息变量数据采用 little-endian方式。
全帧图片序号与目标信息发送的48M图像序号相对应，序号以5作为间隔（对应识别帧）。

4. JSON帧内容说明

4.1 服务器端到客户端帧内容

AI Camera

Server

➡️

Client

Computer

AI运行过程信息推送包括算法信息与设备状态信息。

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x01	帧内容长度N	JSON

4.1.1 算法信息

算法信息JSON结构说明：

Key	Disp.	Value	Type
ControlType	控制类型	AIInfo	String
WorkMode	工作模式	0x00：关闭AI 0x01：识别 0x02：自动跟踪 0x03：点选跟踪 0x04：波门/框选跟踪🪄	Int
ObjectCount	目标总数	N	Int
Index 🪄	48M图像序号	N	Int
Object	目标信息	见下表	JSON

🪄
波门跟踪是固定尺寸大小正方形区域的框选跟踪。

🪄
Index信息仅在 48M-Tofu7 产品里使用。

Object格式说明：

Key	Disp.	Value	Type
Class	目标类型🪄₁	0xA1:人/飞机，0xA2:车/直升机， 0xA3:船/鸟，0xA4:无人机， 0xB1:跟踪正常， 0xB2:跟踪丢失	Int
Point	位置信息🪄₂	Left:左X， Top:上Y， Right:右X， Bottom:下Y	Int
Distance	距离信息🪄₃	N	Double
Angle	角度信息🪄₄	Hor:水平角度 Ver:垂直角度	Double
TrackChain	跟踪链数组🪄₅	仅在 48M-Tofu7 中使用，数组元素同Point信息格式，当前帧下的坐标信息放置于数组末尾	Array

🪄₁
目标类型最多为4个类，编号对应名称根据选择的模型变化。

🪄₂
Point目标框的位置，左上角为零点0,0。
取值范围：
可见光：Left、Right 0-1919；Top、Bottom 0-1079。
热红外：Left、Right 0-719；Top、Bottom 0-575。
当跟踪状态时只推送跟踪目标的坐标，当跟踪丢失时坐标均为0，0，0，0。

🪄₃
非所有设备具备Distacne信息，若有，单位为 m(米)，保留小数点后一位。

🪄₄
Angle角度信息默认关闭，仅支持部分整机类设备，以云台原点为(0°,0°)，单位为 °（度），保留小数点后一位。

🪄₅
48M-Tofu7 中识别/跟踪的新目标将增加 Object ID 编号推送，范围是1-65535，超出范围后重新从1计数。

JSON目标识别推送示例：

JSON 复制代码

{
  "ControlType": "AIInfo", // 控制类型，表示这是一个 AI 算法信息推送
  "WorkMode": 1,           // 工作模式，0x01 表示识别模式
  "ObjectCount": 2,        // 目标总数，表示当前检测到的目标数量

  "Object": {              // 目标信息集合，每个目标用一个唯一的 ID 标识
    "01": {                // 目标 ID 为 "01"
      "Class": 161,        // 目标类型，0xA1 表示人
      "Points": {          // 目标在图像中的位置信息（坐标框）
        "Left": 100,       // 目标框左上角的 X 坐标
        "Top": 100,        // 目标框左上角的 Y 坐标
        "Right": 200,      // 目标框右下角的 X 坐标
        "Bottom": 200      // 目标框右下角的 Y 坐标
      },
      "Distance": 1066.0，   // 目标距离（单位：米）
      "Angle":{            // 目标方位（单位：度）
        "Hor": 12.3,
        "Ver": 1.3
      }
    },
    "02": {                // 目标 ID 为 "02"
      "Class": 162,        // 目标类型，0xA2 表示车
      "Points": {          // 目标在图像中的位置信息（坐标框）
        "Left": 300,       // 目标框左上角的 X 坐标
        "Top": 100,        // 目标框左上角的 Y 坐标
        "Right": 400,      // 目标框右下角的 X 坐标
        "Bottom": 200      // 目标框右下角的 Y 坐标
      },
      "Distance": 1182.0，   // 目标距离（单位：米）
      "Angle":{            // 目标方位（单位：度）
        "Hor": 17.1,
        "Ver": -1.0
      }
    }
  }
}

48M-Tofu7 JSON目标识别推送示例：

JSON 复制代码

{
  "ControlType": "AIInfo", // 控制类型，表示这是一个 AI 算法信息推送
  "WorkMode": 1,           // 工作模式，0x01 表示识别模式
  "ObjectCount": 3,        // 目标总数，表示当前检测到的目标数量
  "Index": 32240,          // 48M图像序号
  "Object": {              // 目标信息集合，每个目标用一个唯一的 ID 标识
    "01": {                // 目标 ID 为 "01"
      "Class": 164,        // 目标类型，0xA4 表示无人机
      "Points": {          // 当前帧目标在图像中的位置信息（坐标框）
        "Left": 400,       // 目标框左上角的 X 坐标
        "Top": 1200,       // 目标框左上角的 Y 坐标
        "Right": 420,      // 目标框右下角的 X 坐标
        "Bottom": 1220     // 目标框右下角的 Y 坐标
      },
      "TrackChain": [      // 跟踪链数组，按时间顺序存储跟踪点
        {                  // 跟踪链 0 位置坐标
          "Left": 400,     // 目标框左上角的 X 坐标
          "Top": 1200,     // 目标框左上角的 Y 坐标
          "Right": 420,    // 目标框右下角的 X 坐标
          "Bottom": 1220   // 目标框右下角的 Y 坐标
        }
      ]
    },
    "02": {                // 目标 ID 为 "02"
      "Class": 164,        // 目标类型，0xA4 表示无人机
      "Points": {          // 当前帧目标在图像中的位置信息（坐标框）
        "Left": 1600,      // 目标框左上角的 X 坐标
        "Top": 4900,       // 目标框左上角的 Y 坐标
        "Right": 1620,     // 目标框右下角的 X 坐标
        "Bottom": 4930     // 目标框右下角的 Y 坐标
      },
      "TrackChain": [      // 跟踪链数组，按时间顺序存储跟踪点
        {                  // 跟踪链 0 位置坐标
          "Left": 1950,    // 目标框左上角的 X 坐标
          "Top": 4950,     // 目标框左上角的 Y 坐标
          "Right": 1970,   // 目标框右下角的 X 坐标
          "Bottom": 4970   // 目标框右下角的 Y 坐标
        },
        {                  // 跟踪链 1 位置坐标
          "Left": 1800,    // 目标框左上角的 X 坐标
          "Top": 4960,     // 目标框左上角的 Y 坐标
          "Right": 1820,   // 目标框右下角的 X 坐标
          "Bottom": 4980   // 目标框右下角的 Y 坐标
        },
        {                  // 跟踪链 2 位置坐标
          "Left": 1700,    // 目标框左上角的 X 坐标
          "Top": 4990,     // 目标框左上角的 Y 坐标
          "Right": 1720,   // 目标框右下角的 X 坐标
          "Bottom": 5010   // 目标框右下角的 Y 坐标
        },
        {                  // 跟踪链 3 位置坐标
          "Left": 1600,    // 目标框左上角的 X 坐标
          "Top": 4900,     // 目标框左上角的 Y 坐标
          "Right": 1620,   // 目标框右下角的 X 坐标
          "Bottom": 4930   // 目标框右下角的 Y 坐标
        }
      ]
    },
    "03": {                // 目标 ID 为 "03"
      "Class": 164,        // 目标类型，0xA4 表示无人机
      "Points": {          // 当前帧目标在图像中的位置信息（坐标框）
        "Left": 3300,      // 目标框左上角的 X 坐标
        "Top": 1500,       // 目标框左上角的 Y 坐标
        "Right": 3400,     // 目标框右下角的 X 坐标
        "Bottom": 1600     // 目标框右下角的 Y 坐标
      },
      "TrackChain": [      // 跟踪链数组，按时间顺序存储跟踪点
        {                  // 跟踪链 0 位置坐标
          "Left": 3180,    // 目标框左上角的 X 坐标
          "Top": 1550,     // 目标框左上角的 Y 坐标
          "Right": 3260,   // 目标框右下角的 X 坐标
          "Bottom": 1640   // 目标框右下角的 Y 坐标
        },
        {                  // 跟踪链 1 位置坐标
          "Left": 3300,    // 目标框左上角的 X 坐标
          "Top": 1500,     // 目标框左上角的 Y 坐标
          "Right": 3400,   // 目标框右下角的 X 坐标
          "Bottom": 1600   // 目标框右下角的 Y 坐标
        }
      ]
    }
  }
}

在跟踪过程中推送JSON示例：

JSON 复制代码

{
  "ControlType": "AIInfo", // 控制类型，表示这是一个 AI 算法信息推送
  "WorkMode": 2,           // 工作模式，0x02 表示自动跟踪模式
  "ObjectCount": 1,        // 目标总数，表示当前检测到的目标数量为 1

  "Object": {              // 目标信息集合，包含每个检测到的目标的详细信息
    "01": {                // 目标 ID 为 "01"，跟踪时仅推送跟踪目标坐标
      "Class": 177,        // 目标类型，0xB1 表示跟踪正常（具体分类需根据实际定义）
      "Points": {          // 目标在图像中的位置信息（坐标框）
        "Left": 220,       // 目标框左上角的 X 坐标
        "Top": 450,        // 目标框左上角的 Y 坐标
        "Right": 250,      // 目标框右下角的 X 坐标
        "Bottom": 490      // 目标框右下角的 Y 坐标
      },
      "Distance": 1055.0， // 目标距离（单位：米），表示目标距离相机的距离
      "Angle":{            // 目标方位（单位：度）
        "Hor": 122.8,
        "Ver": -30.9
      }
    }
  }
}

4.1.2 设备状态信息

设备状态信息JSON结构说明：

Key	Name	Value	Type	Disp.
ControlType	控制类型	ZoomInfo	String
ZoomInfo	镜头倍率	精确到小数点后一位/两位	Double
ZoomInfoIR	热红外镜头倍率	精确到小数点后一位/两位	Double	非双光输入设备，无此项
PTZInfoH	云台横向角度	精确到小数点后一位/两位	Double	需串口服务器
PTZInfoV	云台垂直角度	精确到小数点后一位/两位	Double	需串口服务器
LaserRange	测距🪄₁	精确到小数点后一位	Double	部分设备支持
CamShowMode	相机显示模式	0:彩色；1:黑白	Int	部分设备支持
Latitude	纬度🪄₁	精确到小数点后七位+N/S	String	部分设备支持
Longitude	经度🪄₁	精确到小数点后七位+E/W	String	部分设备支持
Height	高度🪄₁	精确到小数点后一位	Double	部分设备支持

🪄₁
经纬度、测距等信息需要设备支持，非所有设备自带此功能，默认关闭。传递经纬度、测距信息至设备的协议详见 T-Ser协议

JSON示例：

JSON 复制代码

{
  "ControlType": "ZoomInfo", // 控制类型，表示这是一个设备状态信息推送
  "ZoomInfo": 3.6,           // 镜头倍率
  "ZoomInfoIR": 1.5,         // 热红外镜头倍率，非双光输入无此项
  "PTZInfoH": -50.3,         // 云台横向角度
  "PTZInfoV": 16.4,          // 云台垂直角度
  "LaserRange": 810.0,       // 测距信息，表示激光测距的结果，单位为米
  "CamShowMode": 0,          // 相机显示模式，0 表示彩色模式
  "Latitude": "39.8365025N",  // 纬度信息，N 表示北纬
  "Longitude": "116.2874531E",// 经度信息，E 表示东经
  "Height": 589.0            // 高度信息
}

4.2 客户端到服务器端帧内容

AI Camera

Server

⬅️

Client

Computer

包含工作模式配置与数据透传。

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x03	帧内容长度N	JSON

4.2.1 工作模式

工作模式配置指令格式：

Key	Disp.	Value	Type
ControlType	控制类型	SetWorkMode	String
SetWorkMode	工作模式	0x00:关闭AI 0x01:识别 0x02:自动跟踪 0x03:点选跟踪 0x04:波门/框选跟踪 0x05:自动变焦开🪄₁ 0x06:自动变焦关	Int
P2Track	配置	下表说明	Int

Key

Disp.

Value

Type

ControlType

控制类型

SetWorkMode

String

SetWorkMode

工作模式

0x00:关闭AI

0x01:识别

0x02:自动跟踪

0x03:点选跟踪

0x04:波门/框选跟踪

0x05:自动变焦开🪄₁

0x06:自动变焦关

Int

P2Track

配置

下表说明

Int

🪄₁
自动变焦功能是指跟踪过程中随目标大小自动变焦的功能。

P2Track配置在点选跟踪、波门/框选跟踪时需要。具体说明如下表。

Key	Disp.	Value	Type
Center	中心点🪄₁	X：横坐标，Y：纵坐标	Int
Distance	搜索范围/区域大小🪄₂	N	Int
DistanceX	搜索范围/区域大小🪄₂	N	Int
DistanceY	搜索范围/区域大小🪄₂	N	Int

🪄₁
画面左上为1,1源点；Center对应目标中心点坐标。

🪄₂
点选跟踪模式下默认Distacne=30；
波门/框选跟踪模式下可使用Distance(跟踪框为正方形)或DistanceX/Y(跟踪框为任意大小长方形)。

JSON示例：

JSON 复制代码

{
  "ControlType": "SetWorkMode", // 控制类型
  "SetWorkMode": 1             // 设置的工作模式，0x01 表示识别模式
}

P2Track信息仅在点选跟踪模式与波门跟踪模式下输入，点选跟踪需要提供点击的坐标，Distance默认用30，如果坐标在识别到的目标区域内即会锁定跟踪。

波门跟踪提供的是中心坐标与跟踪框宽度（高度）信息。

点选跟踪JSON示例：

JSON 复制代码

{
  "ControlType": "SetWorkMode", // 控制类型
  "SetWorkMode": 3,             // 设置的工作模式，0x03 表示点选跟踪模式
  "P2Track": {                  // 点选跟踪配置
    "Center": {                 // 目标中心点的坐标
      "X": 310,                 // 目标中心点的 X 坐标
      "Y": 660                  // 目标中心点的 Y 坐标
    },
    "Distance": 64              // 搜索范围，表示以中心点为中心的搜索半径
  }
}

框选跟踪JSON示例：

JSON 复制代码

{
  "ControlType": "SetWorkMode", // 控制类型
  "SetWorkMode": 4,             // 设置的工作模式，0x04 表示波门/框选跟踪模式
  "P2Track": {                  // 波门/框选跟踪配置
    "Center": {                 // 目标中心点的坐标
      "X": 240,                 // 目标中心点的 X 坐标
      "Y": 330                  // 目标中心点的 Y 坐标
    },
    "DistanceX": 36,            // 跟踪区域的宽度
    "DistanceY": 28             // 跟踪区域的高度
  }
}

4.2.2 数据透传

数据透传指令格式：

Key	Disp.	Value	Type
ControlType	控制类型	SerialControl	String
SerialType	串口选择🪄₁	PELCO_D：云台485 VISCA：可见光 VISCAIR：红外🪄₂	String
SerialData	数据	Lens:数据长度 Data:数据内容	Int String

Key

Disp.

Value

Type

ControlType

控制类型

SerialControl

String

SerialType

串口选择🪄₁

PELCO_D：云台485

VISCA：可见光

VISCAIR：红外🪄₂

String

SerialData

数据

Lens:数据长度

Data:数据内容

Int

String

🪄₁
可见光设备中SerialType选择PELCO_D则数据会发送至云台，选择VISCA则数据发送至相机。

🪄₂
在使用Tofu提供的LIR热红外机芯时，使用 SerialType=VISCA，
实际指令采用PELCO_D协议发送，此时注意发送的PELCO_D协议的 ID号需要改为 0x02。
双光输入（Tofu6）的设备中，热红外机芯透传请使用 SerialType=VISCAIR。

Pelco-D与VISCA指令协议详见，[PELCO-D云台控制与VISCA镜头控制协议]。
Pelco-D透传接口也可以用来发送[非标ExPelco-D高精度云台控制协议] （需云台支持）。

JSON示例：

JSON 复制代码

{
  "ControlType": "SerialControl", // 控制类型，表示这是一条用于串口通信控制的指令
  "SerialType": "PELCO_D",        // 串口协议类型，指定使用 PELCO-D 协议
  "SerialData": {                 // 串口数据内容
    "Lens": 7,                    // 数据长度，表示后续数据的字节数
    "Data": "FF01000800FF08"      // 实际发送的串口数据，以十六进制字符串表示
  }
}
/*
指令 FF01000800FF08 的具体含义是：
• 设备地址：0x01
• 操作：向上移动（Up），垂直速度为最大速度，水平速度为停止。
• 校验和：0x08
*/

JSON控制热红外镜头变倍加示例：

JSON 复制代码

{
  "ControlType": "SerialControl", // 控制类型，表示这是一条用于串口通信控制的指令
  "SerialType": "VISCAIR",          // 串口协议类型，指定使用 VISCAIR 协议
  "SerialData": {
    "Lens": 7,                    // 数据长度，表示后续数据的字节数
    "Data": "FF020020000022"      // 实际发送的串口数据，以十六进制字符串表示
    /*
    • FF：同步字节（固定值）。
    • 02：设备地址（这里为 0x02）。
    • 00：命令类别（控制命令）。
    • 20：具体命令（变倍加操作）。
    • 22：校验和
    */
  }
}

4.3 客户端查询图像参数信息

AI Camera

Server

↔️

Client

Computer

查询帧发送格式如下，长度为7Byte。

标识码	帧类型	帧内容
0xEC 0x91	0x05	0x00 0x00 0x00 0x00

查询信息反馈：

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x05	帧内容长度N	JSON

JSON内容：

Key	Name	Value	Type	Disp.
ControlType	控制类型	ImageSetting	String
ImageSize	图像分辨率	0:1080P 1:720P 2:D1 3:1440P	int	小于等于实际分辨率
ImageBit	图像码率	512~4096	Int	单位为Kb/S
ImageCode	编码格式	0:H264 1:H265	int
WorkMode	工作模式	0:关闭AI 1:识别 2:自动跟踪 3:点选跟踪 4:波门/框选跟踪	Int	部分设备支持输出
PipShow	显示类型	0:大图可见光 1:红外 2:可见光 3:融合 4:大图红外	Int	仅双光单AI Tofu6设备支持
Model	算法类型🪄₁	高段数值： 0:可见光模型 1:红外模型低段数值： 2:人车识别 3:船识别 4:无人机识别 5:飞机,直升机识别 6:鸟识别最终值 = 高段数值 × 10 + 低段数值	Int	仅Tofu6/7支持
MaxVisFL	放大倍率，分辨率，可见光最大焦距🪄₂	倍率整数x 2/4M 焦距整数	String	仅一体设备支持
MaxIRFL	放大倍率，分辨率，红外最大焦距🪄₂	倍率整数x S/U 焦距整数	String	仅一体设备支持

🪄₁
典型场景取值示例:
可见光人车识别：0×10 + 2 = 2
红外无人机识别：1×10 + 4 = 14

🪄₂
仅相机+AI一体模组或云台相机设备带此信息
可见光分辨率：2M：200万分辨率，4M：400万分辨率;
热红外分辨率：S：640x512, U:1280x1024.

JSON示例：

JSON 复制代码

{
  "ControlType": "ImageSetting", // 控制类型，表示这是一条用于设置图像参数的指令
  "ImageSize": 0,                // 图像分辨率设置，0 表示 1080P (1920x1080)
  "ImageBit": 4096,              // 图像码率设置，4096 表示码率为 4096 Kb/S
  "ImageCode": 0,               // 图像编码格式设置，0 表示使用 H.264 编码
  "WorkMode": 1,                // 当前工作模式，部分设备支持查询输出
  "PipShow": 4,                 // 当前画中画显示模式，红外大图，可见光小图模式
  "Model": 13，                 // 当前算法模型，红外船识别
  "MaxVisFL": "40x4M264",         //400万像素，40倍，最大焦距264mm
  "MaxIRFL": "5xS150"             //640x512分辨率，5倍，最大焦距150mm
}

4.4 客户端设置目标检测区域

AI Camera

Server

⬅️

Client

Computer

设置目标检测区域

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x06	帧内容长度N	JSON

JSON内容：

Key	Disp.	Value	Type
ControlType	控制类型	SetAreaDot	String
WarnArea	区域设置🪄₁	AreaItem：区域标记 AreaPoint：X、Y坐标	Int

Key

Disp.

Value

Type

ControlType

控制类型

SetAreaDot

String

WarnArea

区域设置🪄₁

AreaItem：区域标记

AreaPoint：X、Y坐标

Int

🪄₁
区域设置时，画面左上角坐标为（1,1），AreaPoint最多为6个, 区域数量 AreaItem最多8个。

JSON示例：

1.设置检测区域：

JSON 复制代码

{
  "ControlType": "SetAreaDot", // 控制类型，表示这是一条用于设置目标检测区域的指令
  "WarnArea": {                // 目标检测区域的配置
    "AreaItem": 1,             // 区域标记，表示这是第一个检测区域
    "AreaPoint": [             // 区域的四个顶点坐标，定义一个矩形检测区域
      {
        "X": 120,              // 第一个顶点的 X 坐标
        "Y": 100               // 第一个顶点的 Y 坐标
      },
      {
        "X": 310,              // 第二个顶点的 X 坐标
        "Y": 100               // 第二个顶点的 Y 坐标
      },
      {
        "X": 310,              // 第三个顶点的 X 坐标
        "Y": 360               // 第三个顶点的 Y 坐标
      },
      {
        "X": 120,              // 第四个顶点的 X 坐标
        "Y": 360               // 第四个顶点的 Y 坐标
      }
    ]
  }
}

3.取消检测区域：

JSON 复制代码

{
  "ControlType": "SetAreaDot", // 控制类型，表示这是一条用于设置或取消目标检测区域的指令
  "WarnArea": {                // 目标检测区域的配置
    "AreaItem": 0              // 区域标记，0 表示取消所有检测区域
  }
}

4.5 客户端设置经纬度

AI Camera

Server

⬅️

Client

Computer

设置目标检测区域

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x20	帧内容长度N	JSON

JSON内容：

Key	Disp.	Value	Type
ControlType	控制类型	SetLatlng	String
Latitude	纬度🪄₁	精确到小数点后七位+N/S	String
Longitude	经度🪄₁	精确到小数点后七位+E/W	String

🪄₁
适用于固定按照设备，与地图联动使用。

设置经纬度：

JSON 复制代码

{
  "ControlType": "SetLatlng", // 控制类型，表示这是一条用于设置目标检测区域的指令
  "Latitude": "39.8365020N",  // 纬度信息，N 表示北纬
  "Longitude": "116.2874510E" // 经度信息，E 表示东经
}

4.6 客户端设置显示模式

AI Camera

Server

⬅️

Client

Computer

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x07	帧内容长度N	JSON

JSON内容：

Key	Name	Value	Type	Disp.
ControlType	控制类型	PipShowSetting	String
PipShow	显示类型	0:大图可见光，小图红外 1:红外 2:可见光 3:融合 4:大图红外，小图可见光	Int	非双光设备不支持此协议

JSON示例：

JSON 复制代码

{
  "ControlType": "PipShowSetting", // 控制类型，表示这是一条用于设置显示模式的指令
  "PipShow": 0                    // 显示模式设置，0 表示“大图显示可见光，小图显示红外”
}

4.7 客户端设置数字变倍开关

AI Camera

Server

⬅️

Client

Computer

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x0A	帧内容长度N	JSON

JSON内容：

Key	Name	Value	Type	Disp.
ControlType	控制类型	DigitalZoomSetting	String
DigitalZoom	数字变倍🪄₁	0: 关闭数字变倍 1: 开启数字变倍	Int	仅Tofu6/7支持此协议

🪄₁
数字变倍是1X~2X的无级变倍。

JSON示例：

JSON 复制代码

{
  "ControlType": "DigitalZoomSetting", // 控制类型，表示这是一条用于设置数字变倍模式的指令
  "DigitalZoom": 0                    // 数字变倍模式设置，0 表示“关闭数字变倍”
}

4.8 客户端设置位置复位开关

AI Camera

Server

⬅️

Client

Computer

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x0B	帧内容长度N	JSON

JSON内容：

Key	Name	Value	Type	Disp.
ControlType	控制类型	ResetPosition	String
ResetPosition	位置复位🪄₁	0: 关闭位置复位 1: 开启位置复位	Int	仅Tofu6/7支持此协议

🪄₁
位置复位开启后自动跟踪模式下跟踪结束超过3秒，无新目标则自动调用 100号 预置位。仅Tofu6/7支持。

JSON示例：

JSON 复制代码

{
  "ControlType": "ResetPosition", // 控制类型，表示这是一条用于位置复位模式的指令
  "ResetPosition": 1                    // 位置复位模式设置，1 表示“开启位置复位”
}

4.9 客户端设置算法模型

AI Camera

Server

⬅️

Client

Computer

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x08	帧内容长度N	JSON

JSON内容：

Key	Name	Value	Type	Disp.
ControlType	控制类型	ModelSetting	String
Model	算法模型🪄₁	0:切换可见光模型 1:切换红外模型 2:人车识别 3:船识别 4:无人机识别 5:飞机,直升机识别 6:鸟识别	Int

🪄₁
1）2,3,4 模型为标准提供的模型，5,6 模型为非标准提供的模型，详情请咨询。
2）0,1 为模型波段切换。需要切换波段时发送，同一个波段切换模型无须发此指令。仅支持双光同时输入的Tofu3和Tofu6版本。

JSON示例：

JSON 复制代码

//从可见光人车模型切换到红外无人机模型

//Step1:
{
  "ControlType": "ModelSetting", // 控制类型，表示这是一条用于设置算法模型的指令
  "Model": 1                     // 算法模型波段切换到红外
}

//Step2:
{
  "ControlType": "ModelSetting", // 控制类型，表示这是一条用于设置算法模型的指令
  "Model": 4                     // 算法模型设置，4 表示“无人机识别”模型
}

4.10 客户端设置目标截图状态

AI Camera

Server

⬅️

Client

Computer

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x09	帧内容长度N	JSON

JSON内容：

Key	Name	Value	Type	Disp
ControlType	控制类型	ImageUpload	String
Upload	目标截图状态	0:目标抓拍关闭 1:目标抓拍开启	Int

JSON示例：

JSON 复制代码

{
  "ControlType": "ImageUpload", // 控制类型，表示这是一条用于设置目标截图状态的指令
  "Upload": 1                   // 目标截图状态设置，1 表示开启目标截图功能
}

4.11 客户端查询48M-Tofu7参数

客户帧发送格式：

标识码1	标识码2	帧类型	帧长度
1Byte	1Byte	1Byte	4Byte
0xEC	0x91	0x0C	0x00 0x00 0x00 0x00

查询信息反馈：

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x0C	帧内容长度N	JSON

JSON内容：

Key	名称	Value	类型	备注
ControlType	控制类型	48MTofu7Getting	String
Tofu7PixSize	Tofu7相机的像元尺寸	精确到小数点后一位	Double
Tofu7MinFocalLength	Tofu7相机的最小焦距		Int
Tofu6PixSize	Tofu6相机的像元尺寸	精确到小数点后一位	Double
Tofu6MinFocalLength	Tofu6相机的最小焦距		Int
Tofu6ExpectedSize	Tofu6变倍时，期望像素数量		Int
Tofu6ZeroOffsetX	Tofu6云台的零位相对于Tofu7零位的水平偏移	精确到小数点后一位	Double	顺时针为正
Tofu6ZeroOffsetY	Tofu6云台的零位相对于Tofu7零位的垂直偏移	精确到小数点后一位	Double	向上为正
PTZSerialportServerAddr	Tofu7云台角度的串口服务器ip地址		String
Tofu6IPAddr	Tofu6云台相机的ip地址		String

JSON示例：

JSON 复制代码

{
  "ControlType": "48MTofu7Getting",
  "Tofu7PixSize": 0.8,
  "Tofu7MinFocalLength": 12,
  "Tofu6PixSize": 2.9,
  "Tofu6MinFocalLength": 264,
  "Tofu6ExpectedSize": 30,
  "Tofu6ZeroOffsetX": 0.2,
  "Tofu6ZeroOffsetY": 2.4,
  "PTZSerialportServerAddr": "192.168.1.66",
  "Tofu6IPAddr": "192.168.1.200"
}

4.12 客户端设置48M-Tofu7参数

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x0D	帧内容长度N	JSON

JSON内容：

Key	名称	Value	类型	备注
ControlType	控制类型	48MTofu7Setting	String
Tofu7PixSize	Tofu7相机的像元尺寸	精确到小数点后一位	Double
Tofu7MinFocalLength	Tofu7相机的最小焦距		Int
Tofu6PixSize	Tofu6相机的像元尺寸	精确到小数点后一位	Double
Tofu6MinFocalLength	Tofu6相机的最小焦距		Int
Tofu6ExpectedSize	Tofu6变倍时，期望像素数量		Int
Tofu6ZeroOffsetX	Tofu6云台的零位相对于 Tofu7零位的水平偏移	精确到小数点后一位	Double	顺时针为正
Tofu6ZeroOffsetY	Tofu6云台的零位相对于 Tofu7零位的垂直偏移	精确到小数点后一位	Double	向上为正
PTZSerialportServerAddr	Tofu7云台角度的串口服务器ip地址		String
Tofu6IPAddr	Tofu6云台相机的ip地址		String

JSON示例：

JSON 复制代码

{
  "ControlType": "48MTofu7Setting",
  "Tofu7PixSize": 0.8,
  "Tofu7MinFocalLength": 12,
  "Tofu6PixSize": 2.9,
  "Tofu6MinFocalLength": 264,
  "Tofu6ExpectedSize": 30,
  "Tofu6ZeroOffsetX": 0.2,
  "Tofu6ZeroOffsetY": 2.4,
  "PTZSerialportServerAddr": "192.168.1.66",
  "Tofu6IPAddr": "192.168.1.200"
}

4.13 客户端查询48M-Tofu7屏蔽区域

客户帧发送格式：

标识码1	标识码2	帧类型	帧长度
1Byte	1Byte	1Byte	4Byte
0xEC	0x91	0x0E	0x00 0x00 0x00 0x00

查询信息反馈：

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x0E	帧内容长度N	JSON

JSON内容：

Key	名称	Value	类型	备注
ControlType	控制类型	GetIgnoreArea	String
AreaCount	屏蔽区域个数	Number	Int	最多六个区域
IgnoreArea	屏蔽区域	AreaItem 区域标记 0：未使用 1：使用 AreaPoint 区域角点数组 X：横坐标 Y：纵坐标	Array	1、画面左上角坐标为（0,0） 2、AreaPoint最多为8个

JSON示例：

JSON 复制代码

{
    "ControlType": "GetIgnoreArea",
    "AreaCount": 2,
    "IgnoreArea": [
        {
            "AreaItem": 1,
            "AreaPoint": [
                {
                    "X": 120,
                    "Y": 100
                },
                {
                    "X": 310,
                    "Y": 100
                },
                {
                    "X": 310,
                    "Y": 360
                },
                {
                    "X": 120,
                    "Y": 360
                }
            ]
        },
        {
            "AreaItem": 1,
            "AreaPoint": [
                {
                    "X": 400,
                    "Y": 200
                },
                {
                    "X": 650,
                    "Y": 200
                },
                {
                    "X": 650,
                    "Y": 450
                },
                {
                    "X": 400,
                    "Y": 450
                }
            ]
        }
    ]
}

4.14 客户端设置48M-Tofu7屏蔽区域

客户帧发送格式：

标识码1	标识码2	帧类型	帧长度	帧内容
1Byte	1Byte	1Byte	4Byte	N
0xEC	0x91	0x0F	帧内容长度N	JSON

JSON内容：

Key	名称	Value	类型	备注
ControlType	控制类型	SetIgnoreArea	String
AreaCount	屏蔽区域个数	Number	Int	最多六个区域
IgnoreArea	屏蔽区域	AreaItem 区域标记 0：未使用 1：使用 AreaPoint 区域角点数组 X：横坐标 Y：纵坐标	Array	1、画面左上角坐标为（0,0） 2、AreaPoint最多为8个

设置区域JSON示例：

JSON 复制代码

{
    "ControlType": "SetIgnoreArea",
    "AreaCount": 2,
    "IgnoreArea": [
        {
            "AreaItem": 1,
            "AreaPoint": [
                {
                    "X": 120,
                    "Y": 100
                },
                {
                    "X": 310,
                    "Y": 100
                },
                {
                    "X": 310,
                    "Y": 360
                },
                {
                    "X": 120,
                    "Y": 360
                }
            ]
        },
        {
            "AreaItem": 1,
            "AreaPoint": [
                {
                    "X": 400,
                    "Y": 200
                },
                {
                    "X": 650,
                    "Y": 200
                },
                {
                    "X": 650,
                    "Y": 450
                },
                {
                    "X": 400,
                    "Y": 450
                }
            ]
        }
    ]
}

删除区域JSON示例：

JSON 复制代码

{
	"ControlType": "SetIgnoreArea",
	"IgnoreArea": {
		"AreaItem": 0
	}
}

5. ACK与心跳帧

5.1 ACK帧

AI Camera

Server

↔️

Client

Computer

服务器端与客户端均要在收到帧后进行ACK回复。如果15秒内没有ACK则会服务器会强制下线客户端，客户端需重新连接服务器。
给的例子程序中客户端每5秒回一次心跳，此时客户端不用对服务器端数据回ACK也可以保持连接状态。

标识码	标识码	帧类型	帧长度	状态码
1Byte	1Byte	1Byte	4Byte	2Byte
0xEC	0x91	0x12	0x00 00 00 02	0x00 XX

状态码类型见下表。

状态码	描述
0x00 00	执行正常
0x00 01	包不完整
0x00 02	协议内容错误

5.2 心跳帧

AI Camera

Server

↔️

Client

Computer

标识码	标识码	帧类型	帧长度
1Byte	1Byte	1Byte	4Byte
0xEC	0x91	0x11	0x00 00 00 00

客户端在15秒之内需要给服务器端发送心跳帧，当服务器收到客户端心跳帧后，将在1s内回复心跳，若客户端超时未收到回复，客户端需重新发送该帧。

当服务器连续15s内未收到客户端的心跳帧时，服务器将判定客户端已自动离线，将停止数据发送和接收。

当客户端连续15s内未收到服务器回复时，应判定本次连接已被中断，需重新连接。

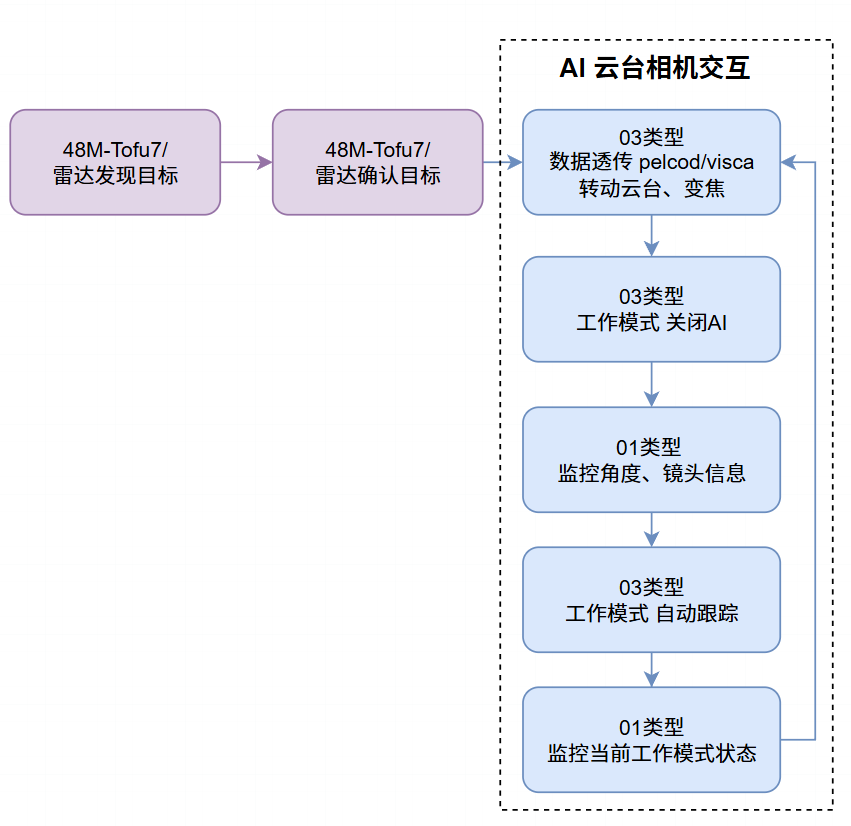

6. 典型48M-Tofu7/雷达联动工作流程

上一个

⚠️必读各接口协议说明

下一个

📚T-Ser串口控制与报警协议

最近修改: 2026-03-23

大纲
