📚全景拼接控制协议

©️版权声明
本协议是 瞳赋® Tofu Intelligence® 独家财产，受版权法和条约的保护，未经授权不得转载或复制他用。

1. 简介

本协议用于TVMS之外第三方软件进行全景拼接控制用途。TVMS软件使用用户可直接使用软件交互界面进行拼接。
TVMS（多机版软件）做为TCP服务器端，端口号为8900。
使用全景拼接远程控制，需要在TVMS中开启此功能。用户做为TCP客户端，控制全景拼接功能。拼接所使用的参数需要在TVMS界面上修改。

2. 协议格式

发送与返回命令格式：

2.1 客户端发送

功能码：

1）心跳：
客户端发送：

0xEB  0x90  0x00 0x01 0x00 0x01 0xFA 0x91

服务器端回复：

0xEB  0x90  0x00 0x01 0x00 0x01 0xFA 0x91

2）开始拼接

客户端发送：

0xEB  0x90  0x01 0x01 0x00 0x02 0xFA 0x91

服务器端回复：

0xEB  0x90  0x01 0x01 0x00 0x02 0xFA 0x91

数据内容：

3）停止拼接
客户端发送：

0xEB  0x90  0x02 0x01 0x00 0x03 0xFA 0x91

服务器端回复：

0xEB  0x90  0x02 0x01 0x00 0x03 0xFA 0x91

2.2 服务器端发送

功能码：

1）拼接过程中的错误信息

服务器端发送：

0xEB  0x90  0x80 0x01 0x01 0x82 0xFA 0x91

数据内容：

客户端回复：

0xEB  0x90  0x80 0x01 0x00 0x81 0xFA 0x91

2）一个拼接循环完成
服务器端发送：

0xEB  0x90  0x81 0x01 0x00 0x82 0xFA 0x91

客户端回复：

0xEB  0x90  0x81 0x01 0x00 0x82 0xFA 0x91

3. 保存拼接图片的目录

服务器端仅保存在TVMS软件界面上显示的图片，保存的路径在TVMS软件安装目录masaic\Ch1文件夹下，Ch1代表当前选中的拼接的视频通道号。

4. 客户端设置

4.1 获得License

全景拼接功能需要获得授权。授权步骤请参考TVMS客户端使用说明进行授权认证。

4.2 启用全景拼接功能

在系统设置-基本设置里，勾选全景拼接选项。此选项需要重启软件。

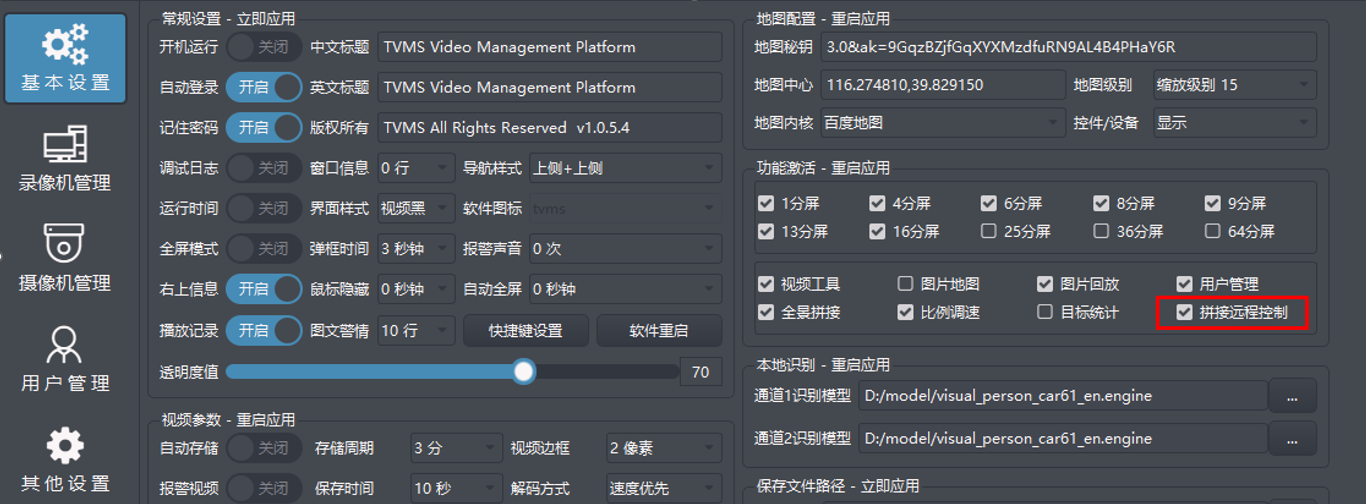

4.3 开启拼接远程控制

在系统设置-基本设置里，勾选拼接远程控制选项。此选项需要重启软件。
需要注意的是同时选中全景拼接和拼接远程控制，才可以实现远程控制拼接功能。
