🔥Tofu SIP 单IP转换板

介绍

Tofu SIP用于云台相机的单IP转换，无协议限制，支持网络摄像机、识别跟踪器、串口服务器等多种网络设备接入转换。

结构与接口定义

支持双网络输入，单网络对外（单IP接口）输出。输入网络接口可选任意一个或两路同时接入。
接口为四芯百兆网，8芯网线对应pin号为1236。
供电支持宽电压5V-24V输入，典型供电电压为12V，满负荷功耗小于8W，典型功耗2W。

• 不带底壳版本结构：板卡尺寸38mmX38mm，孔间距34mm 直径2mm。
• 带底壳版本结构与接口定义图：

网络配置方法

默认配置下，连接电脑IP需配置在192.168.3 网段，网络连接设备对外输出接口，登录网页配置界面，网页默认地址是 192.168.3.100:8888，默认用户名密码：admin/admin，登录后点击外网WAN，修改IP地址、子网掩码、默认网关即可，其他配置请勿随意修改。

设备内部与设备外端口对应关系表

无内置AI设备：

IP地址	内部端口	外部端口
192.168.1.64/68 可见光	80	80
192.168.1.64/68	443	443
192.168.1.64/68	554	554
192.168.1.64/68	8000	8000
192.168.1.65 热红外	80	81
192.168.1.65	443	10443
192.168.1.65	554	10554
192.168.1.65	8000	18000

内置AI设备：

IP地址	内部端口	外部端口
192.168.1.64/68 可见光	80	80
192.168.1.64/68	443	443
192.168.1.64/68	554	554
192.168.1.64/68	8000	8000
192.168.1.65 热红外	80	81
192.168.1.65	443	10443
192.168.1.65	554	10554
192.168.1.65	8000	18000
192.168.1.66 角度串口服务器	26	26
192.168.1.77 补光串口服务器	2000	226
192.168.1.88 测距串口服务器	26	326
192.168.1.200 可见光AI	23	20023
192.168.1.200	80	20080
192.168.1.200	554	20554
192.168.1.200	5555	25555
192.168.1.200	8000	28000
192.168.1.200	8089	28089
192.168.1.200	8888	28888
192.168.1.201 热红外AI	23	30023
192.168.1.201	80	30080
192.168.1.201	554	30554
192.168.1.201	5555	35555
192.168.1.201	8000	38000
192.168.1.201	8089	38089
192.168.1.201	8888	38888

样例

视频获取

假设热红外视频设备内部访问地址为：

rtsp://admin:abcd1234@192.168.1.65:554/Streaming/Channels/101

在设备外部热红外视频访问默认地址是：

rtsp://admin:abcd1234@192.168.3.100:10554/Streaming/Channels/101

其他格式视频流访问地址格式请自行更改。

浏览器访问相机

在设备外部可见光浏览器访问地址为：

192.168.3.100:80

在设备外部热红外浏览器访问地址为：

192.168.3.100:81

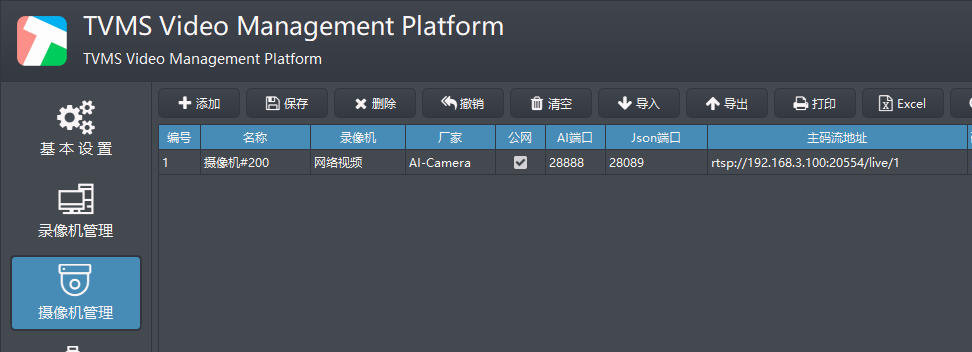

默认AI链接配置

内部AI的IP始终为192.168.1.200，无需更改，外部链接时开启公网选项，
AI端口28888，JSON端口28089，主码流地址rtsp://192.168.3.100:20554/live/1。
更改IP地址请在 192.168.3.100:8888网页中更改，详见上述“网络配置方法”章节。

---
